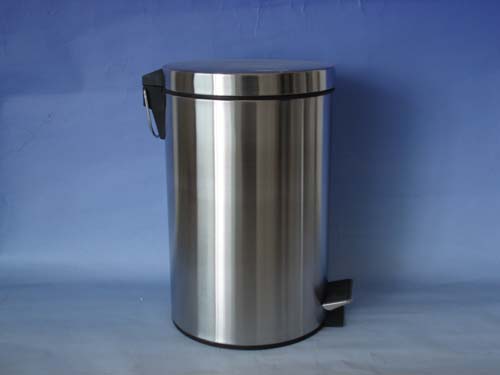

2.腳踏式不銹鋼垃圾桶的組成
腳踏式不銹鋼垃圾桶是由外筒、內筒、筒蓋、支架、連桿、踏桿等部分組成。此桶包括相互樞接的桶體和桶蓋，該桶蓋連接一用以控制桶蓋開合的傳動機構，其特征在于：所述傳動機構包括一腳踏件、一杠桿結構及一連桿，所述腳踏件設于桶體底部并位于桶體外，所述杠桿結構包括固定座及杠桿，該杠桿一端連接腳踏件，另一端連接連桿，中部連接固定座，所述連桿縱向設于桶體外部，連桿的另端樞接所述桶蓋，且該樞接處位于所述桶蓋與桶體樞接處的內側。本設計的垃圾筒設計簡單，結構合理，且可做成各種不同外觀造型、既適于家用、又適于公共場所。


3. 腳踏式不銹鋼垃圾桶的原理分析腳踏式垃圾桶采用杠桿原理結構。筒蓋的支架與連桿和踏桿連接，通過帶有踏桿的杠桿，可驅動連桿和支架使筒蓋沿筒口弧邊平滑地沿到筒體側邊使筒蓋全部掀開。由于這樣特殊的設計，本實用的垃圾筒可以全方位向筒內傾倒垃圾。
